方型游動保護管

方型游動保護管
方型游動保護管

材質：#304不銹鋼板

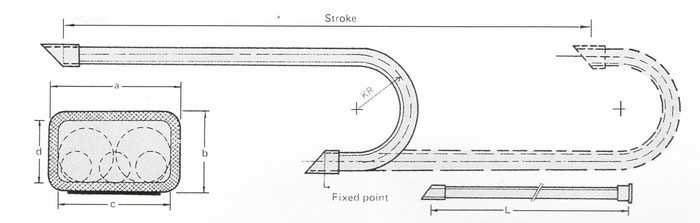

裝置：兩只法蘭鉚接於軟管兩端，堅固耐用。如圖A，B，C三種任選

型號 尺寸表 Dimension(approx)mm
TYPE 外寬a 外高b 內寬c 內高d 彎曲半徑KR(mm±10%)
CF1 60 36 45 25 60 100 150
CF2 90 53 74 40 100 150 200 250
CF3 118 67 102 52 100 150 200 250 300
CF3.5 118 92 102 72 150
CF4 182 92 162 72 150 250 350 450
