開放式強化型塑膠鍊條

開放式強化型塑膠鍊條
開放式強化型塑膠鍊條

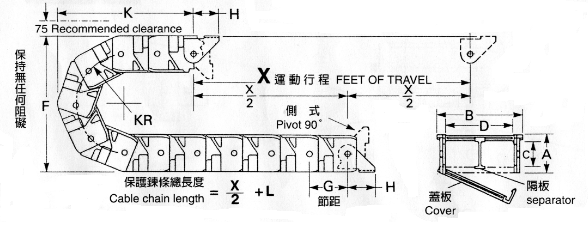

長度:

  • 固定點在中間:全長=行程(STROKE)/2+3(KR+G)彎曲半徑+節距
  • 固定點在單邊:全長=行程(STROKE)+3(KR+G)彎曲半徑+節距

型式:型式之選用，以所需內容纜線外徑之和加20%裕度為宜。

彎曲:彎曲半徑之選用，以內容纜線外徑8~10倍為宜。

型號
MODEL		 內高B
Inner
Height		 內寬A
Inner
Widths		 外高D
Outer
Height		 外寬C
Outer
Widths		 節距G
distance		 彎曲半徑KR
Winding
radius		 每米
Meter
目數
Link
CBO0508 55 80 84 116 92 R160 11
CBO0515 55 150 84 186 92 R160 11
CBO0520 55 200 84 236 92 R160 11
CBO0525 55 250 84 286 92 R160 11
CBO0530 55 300 84 336 92 R160 11
CBO0535 55 350 84 386 92 R160 11
CBO5506 50 60 72 105 80 R125 13
CBO5510 50 94 72 140 80 R125 13
CBO5515 50 143 72 190 80 R125 13
