滾珠螺桿保護套

滾珠螺桿保護套
滾珠螺桿保護套

適用功能:滾珠螺桿、導螺桿、油壓缸、氣壓缸、精密模座

  • 徹底防止鐵屑、灰塵及雜物進入
  • 保持往複運動準確度，增長使用壽命
  • 防止撞擊、保護滾珠螺桿、導螺桿、氣、油壓缸、精密模座損壞
  • 節省清理、保養及潤滑時間
  • 美觀並防止外物被捲入之危險



材料:0.5mm SK-5進口鋼帶

品質:特殊熱處理硬度平衡，防銹處理極佳，受撞擊不破碎，試驗全檢絕不彈性疲乏。

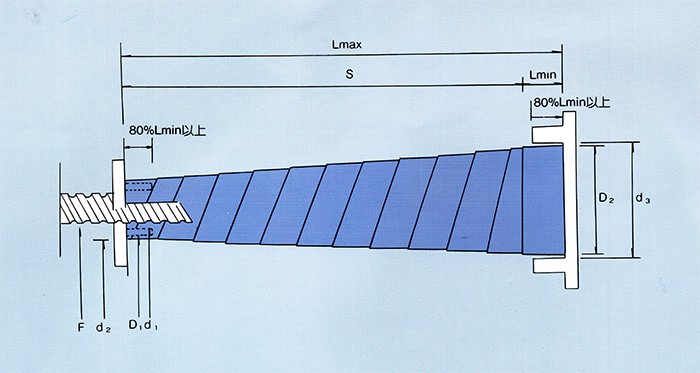

符號說明:
F :滾珠螺桿外徑
D1 :內襯套外徑
d1 :內襯套內徑
D2 :保護套外徑
d2 :保護套內徑
d3 :外襯套內徑
S :伸縮長度
Lmax:最大伸展長度
Lmin:最小壓縮長度

訂購時應註明項目

如何選用保護套：

儘可能選用較寬保護套，尤其對水平置放的螺桿尤為重要。

較寬彈簧帶不僅伸縮運轉效果較佳，甚至防塵效果也較佳。

尺寸規格選用，可參照下列：

  1. 先決定F多少(mm)
  2. D1=d2-1(mm)
  3. d3=D2+2(mm)
  4. d1=F+3(mm)
  5. d2=F+10(mm)
Specification
規  格		 d2
內    徑		 Lmax
最大長度		 S
(stroke)
伸縮行程

Lmin
最小長度

 D2  ±
1m/m
外徑
20-300-30 20 300 270 30 40
25-400-30 25 400 370 30 50
30-250-30 30 250 220 30 45
30-450-40 30 450 410 40 54
30-650-50 30 650 600 50 56
30-650-60 30 650 590 60 56
35-550-50 35 550 500 50 58
35-750-50 35 750 700 50 68
35-1000-60 35 1000 940 60 68
40-250-30 40 250 220 30 57
40-250-50 40 250 200 50 57
40-350-40 40 350 310 40 61
40-450-40 40 450 410 40 63
40-450-50 40 450 400 50 59
40-550-40 40 550 510 40 69
40-550-50 40 550 500 50 63
40-650-50 40 650 600 50 67
40-750-50 40 750 700 50 73
40-750-60 40 750 690 60 68
40-900-60 40 900 840 60 73
40-1050-60 40 1050 990 60 78
40-1150-60 40 1150 1090 60 84
40-1200-100 40 1200 1100 100 72
40-1500-100 40 1500 1400 100 84
40-1800-100 40 1800 1700 100 87
45-350-50 45 350 300 50 61
45-450-50 45 450 400 50 65
45-750-60 45 750 690 60 75
45-1000-100 45 1000 900 100 80
45-1050-60 45 1050 990 60 85
45-1200-100 45 1200 1100 100 84
45-1500-75 45 1500 1425 75 97
50-450-50 50 450 400 50 70
50-750-60 50 750 690 60 77
50-900-60 50 900 840 60 85
50-900-75 50 900 825 75 85
50-1100-75 50 1100 1025 75 91
50-1300-75 50 1300 1225 75 89
50-1300-100 50 1300 1200 100 83
50-1500-100 50 1500 1400 100 87
50-1800-100 50 1800 1700 100 95
50-2100-120 50 2100 1980 120 102
60-650-60 60 650 590 60 86
60-750-60 60 750 690 60 90
60-900-60 60 900 840 60 104
60-1100-100 60 1100 1000 100 92
60-1500-100 60 1500 1400 100 102
60-1700-120 60 1700 1580 120 104
60-2100-120 60 2100 1980 120 113
60-2500-120 60 2500 2380 120 119
65-1100-100 65 1100 1000 100 97
70-5500-75 70 550 475 75 92
70-750-75 70 750 675 75 105
70-1100-75 70 1100 1025 75 114
80-2200-120 80 2200 2080 120 145
90-900-100 90 900 800 100 130
90-1300-100 90 1300 1200 100 140
